Задвижки стальные

Основные виды стальных задвижек

-Задвижки стальные клиновые

• Применение: Для воды, пара, нефтепродуктов, газа и других неагрессивных сред.

• Особенности: Герметичное перекрытие потока за счёт клинового затвора.

-Задвижки стальные шиберные (ножевые)

• Применение: Для вязких сред, шламов, пульпы, сточных вод.

• Особенности: Плоский затвор (шибер) легко разрезает загрязнения.

-Задвижки с выдвижным шпинделем

• Применение: В системах с высоким давлением и температурой (теплосети, нефтегаз).

• Особенности: Шпиндель выдвигается при открытии, что упрощает обслуживание.

-Задвижки с невыдвижным шпинделем

• Применение: В ограниченном пространстве (компактные, но менее ремонтопригодные).

-Фланцевые задвижки

• Применение: Для трубопроводов с фланцевыми соединениями (водоснабжение, нефтехимия).

-Сварные задвижки (под приварку)

• Применение: Для высоконапорных систем, где важна полная герметичность.

Основные марки стальных задвижек по ГОСТ

•  Задвижки стальные фланцевые (ГОСТ 9698-86, ГОСТ 5762-74)

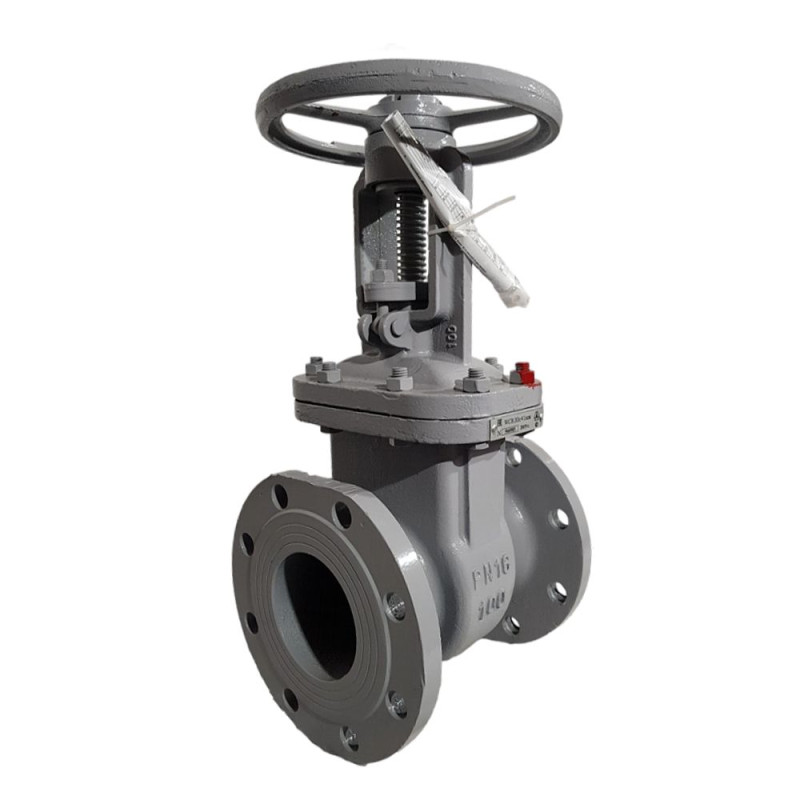

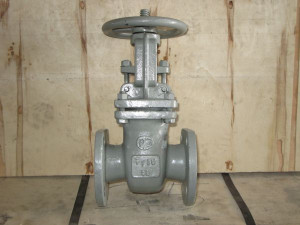

30с41нж – клиновая, с выдвижным шпинделем, фланцевая, корпус из углеродистой стали, уплотнение – нержавеющая сталь.

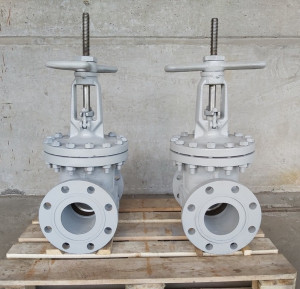

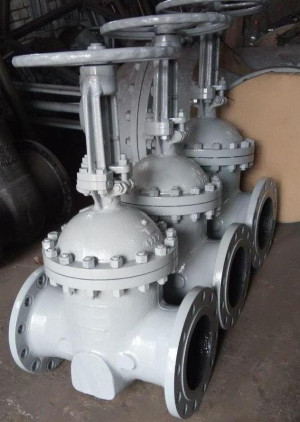

30с15нж – клиновая, с невыдвижным шпинделем, фланцевая, корпус из углеродистой стали, уплотнение – нержавеющая сталь.

30лс41нж – клиновая, с выдвижным шпинделем, корпус из легированной стали.

•  Задвижки стальные сварные (ГОСТ 9698-86)

ЗКЛ2, ЗКЛ4 – клиновые, под приварку, для нефтегазовой промышленности.

ЗКС2, ЗКС4 – стальные, клиновые, для высоких давлений.

•  Задвижки шиберные (ножевые) (ГОСТ 3706-93)

30с39нж – шиберная, фланцевая, для вязких и абразивных сред.

-Обозначение маркировки

Первые цифры (30, 31 и т. д.) – тип арматуры (30 – задвижка).

Буквы (с, лс, нж, ч и др.) – материал корпуса:

с – углеродистая сталь (Ст20, Ст25);

лс и нж – легированная и нержавеющая сталь (09Г2С, 12Х18Н9Т);

- Цифры после букв (41, 76, 15 и т. д.) – тип привода и конструктивные особенности:

41 – с выдвижным шпинделем;

6 – с невыдвижным шпинделем;

30с541нж, 30с515нж, 30с564нж, 30с576нж – с ручным редуктором;

7 – с пневмоприводом;

30с941нж, 30с915нж, 30с964нж, 30с976нж – с электроприводом.

Области применения

✔ Нефтегазовая промышленность
✔ Теплоснабжение и ЖКХ
✔ Химическая и пищевая промышленность
✔ Водоснабжение и канализация

Компания «Промкомплектрегион» поставляет арматуру с различными типами соединений (фланцевые, под приварку, муфтовые) и из разных марок стали (углеродистая, нержавеющая, легированная).
